Produkttyper: 1FN4 o rørfittingsrørbeslag
Bransjestandarder: SAE J1453, ISO 8434-3
Tilkobling E til F-stil: 45 ° ELBOG ORFS MANN O-RING / NPT MALE
Form: 45 albue
ORFS armatur Arbeidstrykkvurdering: 3215 psi til 5800 psi, 216 bar til 400 bar.
Flat face Orfs o ring størrelser kit og O ring ansiktsforsegling design vi også kan tilby.
Forskjell mellom o ring ansiktsforsegling og o ring boss tetning
Beslag Materiale: Messing; Karbonstål; Rustfritt stål
Bruksområde: Landbruksutstyr, Automotive Process, Kjemisk overføring, Konstruksjonsutstyr, Drivstoffoverføring, Hydraulisk, Produksjonsutstyr, Marine, Materialhåndtering, Mobilt utstyr, Oljefelt, Emballasje, Transport

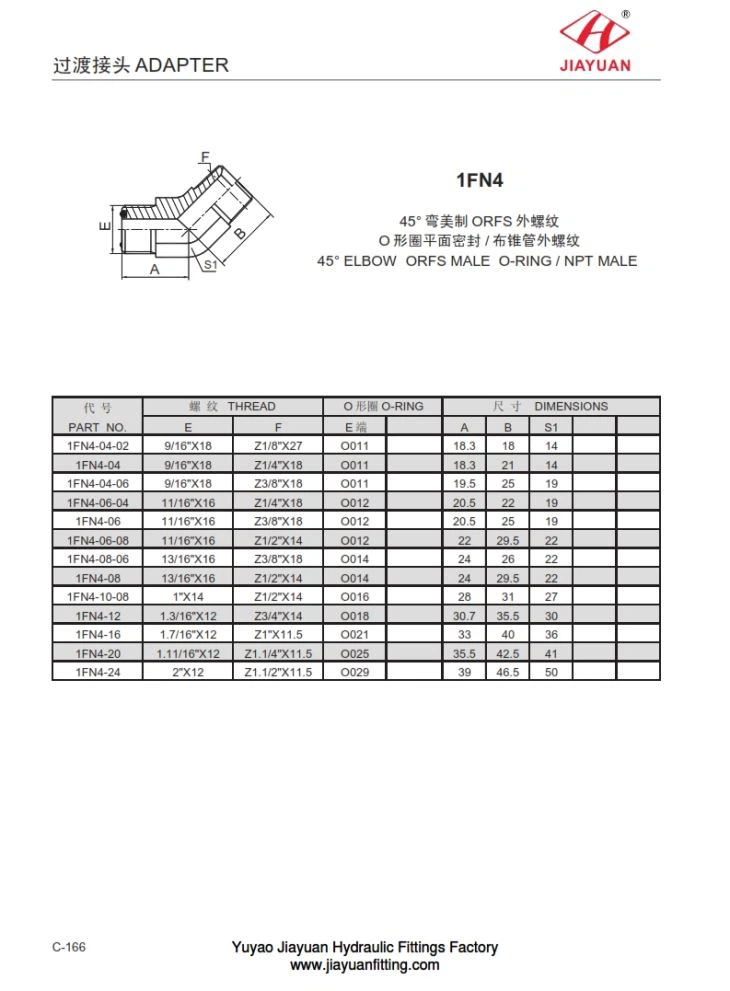

1FN4 45 ° albue ORFS hann o-ring / npt hann Dimensjon Størrelse tabelldiagram som følger:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||
E | F | E | EN | B | S 1 | ||||
1 F N4 - 04 - 02 | 9/16 " X 18 | Z 1/8 " X 27 | O 011 | 18.3 | 18 | 14 | |||
1 F N4 - 04 | 9/16 " X 18 | Z 1/4 " X 18 | O 011 | 18.3 | 21 | 14 | |||
1 F N4 - 04 - 06 | 9/16 " X 18 | Z 3/8 " X 18 | O 011 | 19.5 | 25 | 19 | |||
1 F N4 - 06 - 04 | 11/16 " X 16 | Z 1/4 " X 18 | O 012 | 20.5 | 22 | 19 | |||
1 F N4 - 06 | 11/16 " X 16 | Z 3/8 " X 18 | O 012 | 20.5 | 25 | 19 | |||
1 F N4 - 06 - 08 | 11/16 " X 16 | Z 1/2 " X 14 | O 012 | 22 | 29.5 | 22 | |||
1 F N4 - 08 - 06 | 13/16 " X 16 | Z 3/8 " X 18 | O 014 | 24 | 26 | 22 | |||
1 F N4 - 08 | 13/16 " X 16 | Z 1/2 " X 14 | O 014 | 24 | 29.5 | 22 | |||
1 F N4 - 10 - 08 | 1 " X 14 | Z 1/2 " X 14 | O 016 | 28 | 31 | 27 | |||
1 F N4 - 12 | 1,3 / 16 " X 12 | Z 3/4 " X 14 | O 018 | 30.7 | 35.5 | 30 | |||
1 F N4 - 16 | 1,7 / 16 " X 12 | Z 1 " X 11,5 | O 021 | 33 | 40 | 36 | |||
1 F N4 - 20 | 1,11 / 16 " X 12 | Z 1,1 / 4 " X 11,5 | O 025 | 35.5 | 42.5 | 41 | |||
1 F N4 - 24 | 2 " X 12 | Z 1,1 / 2 " X 11,5 | O 029 | 39 | 46.5 | 50 | |||
