DIN Fittings Komponenter

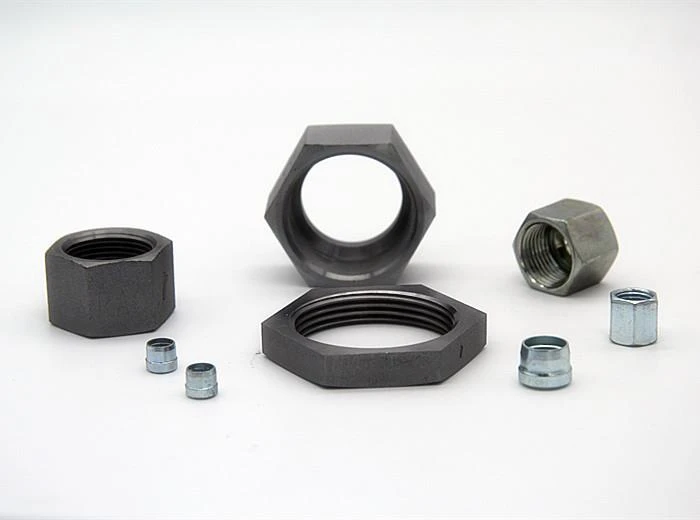

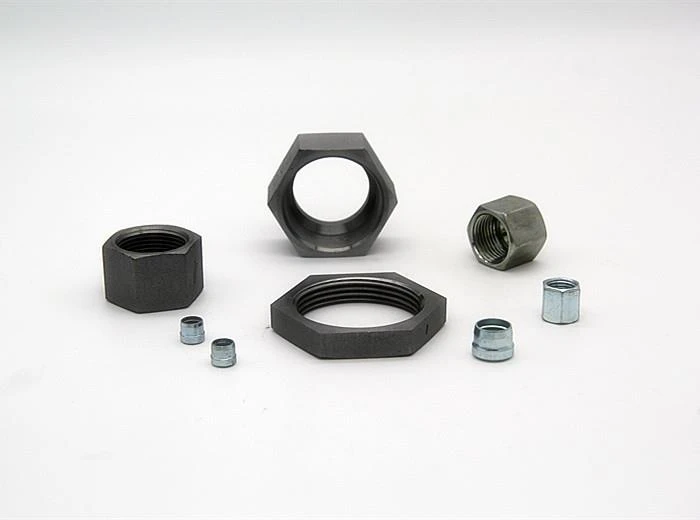

Komponenter til DIN 2353 skjæringsrørbeslagssystem, inkludert mutter, funksjonell mutter, skjærring, O-ring, låsemutter, limt tetning for banjofittings, metalltetning, Eolastic tetningsring kalt ED- eller WD-ring, Metrisk Retaining Ring. Det tjener til 24 grader kone kontakt, metrisk stud forsegling komponenter.

Sende bookingforespørsel

Chat nå

Beskrivelse

Definisjon: Komponenter til DIN 2353 skjæringsrørbeslagssystem, inkludert mutter, funksjonell mutter, skjærring, O-ring, låsemutter, limt tetning for banjofittings, metalltetning, Eolastic tetningsring kalt ED- eller WD-ring, Metrisk Retaining Ring. Det tjener til 24 grader kone kontakt, metrisk stud forsegling komponenter.

Metode for DIN Fittings Bruk av komponenter: 1. Komponenter til DIN 24-graders konus ende, mutter, funksjonell mutter, skjæringsring for å koble sømløs stålrør, Tetningsvei er ved mutter skyve skjæringen til bite-rør,

(1 er kropp, 2 er mutter, 3 er skjærring)

Forseglingskomponenter for mannekrok, som følger:

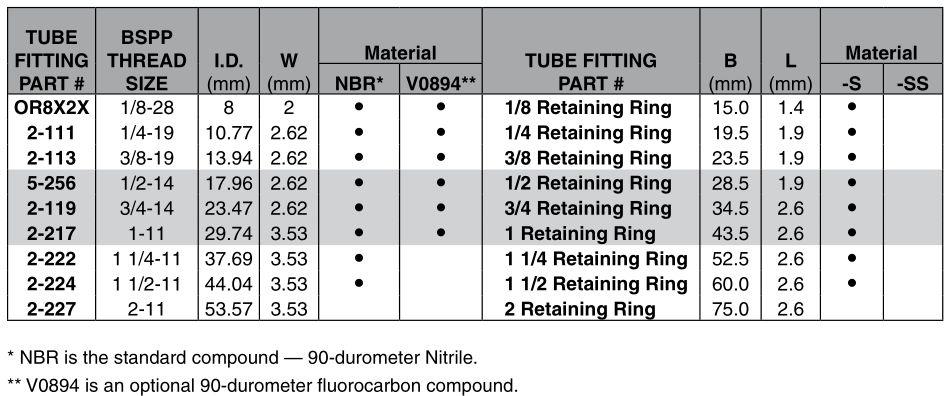

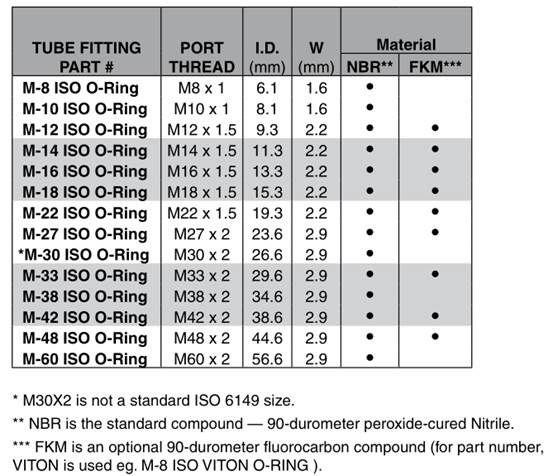

O-ring ISO 6149 Port		ED Ring DIN 3869
O-ring + Retaining Ring	Bonded Washer myk forsegling	Metall- eller messingvasker

1. Mutter DIN 3870 NL / NS

DEL NR.	TRÅD	TUBE OD	DIMENSJONER			MPa
DEL NR.	E		C	d	S2	MPa
NL-12	M12X1.5	6	14.5	6	14	L
NL-14	M14X1.5	8	14.5	8	17
NL-16	M16x1,5	10	15.5	10	19
NL-18	M18X1.5	12	15.5	12	22
NL-22	M22X1.5	15	17	15	27
NL-26	M26X1.5	18	18	18	32
NL-30	M30X2	22	20	22	36
NL-30D	M30X1.5	22	19	22	36
NL-36	M36X2	28	21	28	41
NL-36D	M36X1.5	28	21	28	41
NL-45	M45X2	35	24	35	50
NL-45D	M45X1.5	35	25	35	50
NL-52	M52X2	42	24	42	60
NS-14	M14X1.5	6	16.5	6	17	S
NS-16	M16x1,5	8	16.5	8	19
NS-18	M18X1.5	10	17,5	10	22
NS-20	M20x1,5	12	17,5	12	24
NS-22	M22X1.5	14	20.5	14	27
NS-24	M24X1.5	16	20.5	16	30
NS-30	M30X2	20	24	20	36
NS-36	M36X2	25	27	25	46
NS-42	M42X2	30	29	30	50
NS-52	M52X2	38	32.5	38	60

2. Skjæringsring DIN 3861

DEL NR.	TUBE OD	DIMENSJONER	Bemerke
RL-06	6	L og S-serien er i samme størrelse	L
RL-08	8
RL-10	10
RL-12	12
RL-15	15
RL-18	18
RL-22	22
RL-28	28
RL-35	35
RL-42	42
RS-06	6		S
RS-08	8
RS-10	10
RS-12	12
RS-14	14
RS-16	16
RS-20	20
RS-25	25
RS-30	30
RS-38	38

3. ED-tetningsring for BSPP og metrisk trådport DIN 3869

DEL NR.	E TREAD		DIMENSJONER
DEL NR.	METRIC	BSP	h
WD-B02	M10X1	G1 / 8" X28	1
WD-M12	M12X1.5		1.5
WD-B04	M14X1.5	G1 / 4" X19	1.5
WD-M16	M16x1,5		1.5
WD-B06		G3 / 8" X19	1.5
WD-M18	M18X1.5		1.5
WD-M20	M20x1,5		1.5
WD-B08		G1 / 2" X14	1.5
WD-M22	M22X1.5		1.5
	M26X1.5
WD-B12	M27X2	G3 / 4" X14	1.5
WD-B16	M33X2	G1" X11	2
WD-B20	M42X2	G1.1 / 4" X11	2
WD-B24	M48X2	G1.1 / 2" X11	2
