Definisjon: Justerbar ende er en mansettstang, den består av låsemutter, reservevask, o-ringer og festring. JIC-beslag er standard ende på 37 graders sete. Metal eller Metal + o-ring tetning for å koble til stålrør, adaptere eller slangesamlinger. Justerbare skruebeslag finnes ofte på armbue, te og kryssfittings for å muliggjøre riktig innretning av beslagene. Det er vanlig kontakt fra Tube-enden til alle stiler i Port.
Metoder for justerbar stikkontakt: Den blir montert med en låsemut, bakvaskemaskin, forsegling med O-ring eller O-ring + Retaining Ring. Det er fire standarder for tetningsport som følger:
Metrisk tråd + O-ring + Beholder O-ring ISO 9974 Port
Metrisk tråd + O-ring ISO 6149 Port
UN / UNF tråd + O-ring ISO 11926 SAE J1926 ORB Port
BSPP-tråd + O-ring + Beholderring ISO 1179 / DIN 3852 Port
BSPP-tråd + O-ring BS 5380 Port
Spreng og syklisk utholdenhetstesting skal gjennomføres i henhold til ISO 19879.
Dimensjon av justerbar UNF tråd + O-ring ISO 11926-2 / -3 standard vennligst kontakt oss.

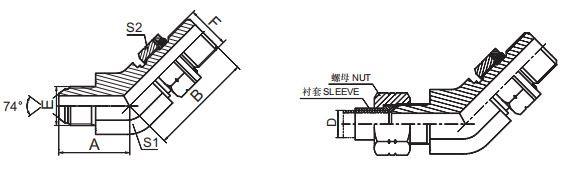

1. JIC montering justerbar stud albue 1JG9-OG
37 ° flared end. / BSPP O-ring + Retaining ring
2. JIC montering justerbar stud 45 ° albue 1JG4-OG
37 ° flared end. / BSPP O-ring + Retaining ring
3. JIC montering justerbar stud albue1JH9-OG
37 ° flared end. / Metrisk O-ring + Beholderring ISO 9974 eller Metrisk O-ring ISO 6149
4. JIC montering justerbar stud 45 ° albue1JH4-OG
37 ° flared end./ Metrisk O-ring + Beholderring ISO 9974 eller Metrisk O-ring ISO 6149-3
5. JIC montering justerbar stud albue 1JO9-OG
37 ° flared ende. / SAE O-ring Boss ISO 11926-3
6. JIC montering justerbar stud 45 ° albue 1JO4-OG
37 ° flared ende. / SAE O-ring Boss ISO 11926-3
