Beskrivelse

1. Definisjon: DIN 24 ° keglingstilkoblinger er i henhold til DIN 3861 / ISO 8434-1dimensjon, det er tysk DIN (DEUTSCHE INDUSTRIAL NORME) type. Union type krever at alle rørendens størrelse er den samme som DIN 3861 kreves 24 grader fra rør til rør.

2. Metoder for DIN-hydraulikkfittingsforbindelse, den metriske hanen har et 24 ° sete, som passer sammen med to slags hunder (mutter + skjærring biteferrule + pipe og DKO Swivel) Vis som diagram:

3. Fordeler med DIN rørfittings som følger:

● Gode Tetningsforbindelser, for å forbli lekkasjefri under ulike tjenester av høytrykks hydrauliske væsker, Pneumatiske, Smøring og koblingssystem for landbruksmaskiner, utstyr, prosess og prosjektering.

● Enkel å gjenbrukes, rørrørene kan monteres mange ganger for å lette vedlikeholdet.

● Popularitet verden over, har Bite type design verdensomspennende aksept i Europa og Kina, Mest populære beslag for metriske rør.

4. Standarder for materiale, overflate, klarhet etc Spesifikasjon:

● Materiale: Karbonstålfittings-GB / T 699-2015 Materialnr. 35 og 45. Rustfritt stålbeslag GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Messingarmaturer GB / T 5231-2012 HPb59-1.

● Overflatefinish-stålbeslag er Zinkklar Plated Chrome 6 fri overflatebeskyttelsesprosedyre i henhold til DIN 267 del 9 eller DIN 5094.

● Hydraulisk væskekraft, Rengjøring av deler og komponenter, Inspeksjonsdokument og prinsipper relatert til innsamling, analyse og innsamling av forurensning i henhold til ISO 18413.

5. Dimensjoner på 24 ° konus ende (DIN 3865 / ISO 8434-1)

6. Ytelse Funksjon av DIN 24 ° rørfittings og adaptere

● Former er tilgjengelige i 45 °, 90 °, Straight, Tee og Cross.

● Tubeforbindelsessystemer til DIN-fittingsadapter, Slangesamling, Metrisk og Tube-rør.

● Arbeidstrykkserier er valg av LL / L / S-serie.

1. Straight Hydraulic Fittings Union 1C / 1D Series

DIN 24 ° konus / DIN 24 ° konus

DEL NR.	TRÅD		TUBE OD		DIMENSJONER					MPa
DEL NR.	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	31.5L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16x1,5	M16x1,5	10	10	1. 3	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16x1,5	M16x1,5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
1D-20	M20x1,5	M20x1,5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31.5S
Merk: Hvis du er interessert i å bestille adapteren i komplett sett med skjæringsring og mutter, er det nødvendig å sette inn suffiks "RN" etter vårt varenummer. for eksempel 1C9-30RN.

2. Elbow Union Hydraulic Fittings 1C9 / 1D9 Series

DIN 24 ° konus / DIN 24 ° konus

DEL NR.	TRÅD		TUBE OD		DIMENSJONER				MPa
DEL NR.	E	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	MPa
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31.5L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16x1,5	M16x1,5	10	10	15	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23,5	40	24	32
1C9-30	M30X2	M30X2	22	22	27.5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16x1,5	M16x1,5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	10	10	17,5	34	17	22
1D9-20	M20x1,5	M20x1,5	12	12	21.5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24.5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26.5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
Merk: Hvis du er interessert i å bestille adapteren i komplett sett med skjæringsring og mutter, er det nødvendig å sette inn suffiks "RN" etter vårt varenummer. for eksempel 1C9-30RN.

3. Tee Hydraulisk Fittings Union AC / AD Series

DIN 24 ° konus / DIN 24 ° konus / DIN 24 ° konus

DEL NR.	TRÅD	TUBE OD	DIMENSJONER				MPa
DEL NR.	E, F, G	D1, D2, D3	l1,12,13	L1, L2, L3	S1	S2, S3, S4	MPa
AC-08	M8x1	4	11	21	9	10	10LL
AC-10	M10X1	5	9.5	21	9	12
AC-10LL	M10X1	6	9.5	21	9	12
AC-12LL	M12x1	8	11.5	23	12	14
AC-12	M12X1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16x1,5	10	15	30	14	19
AC-18	M18X1.5	12	17	32	17	22
AC-22	M22X1.5	15	21	36	19	27
AC-26	M26X1.5	18	23,5	40	24	32
AC-30	M30X2	22	27.5	44	27	36	16L
AC-36	M36X2	28	30.5	47	36	41
AC-45	M45X2	35	34.5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16x1,5	8	17	32	14	19
AD-18	M18X1.5	10	17,5	34	17	22
AD-20	M20x1,5	12	21.5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24.5	43	24	30	40S
AD-30	M30X2	20	26.5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
Merk: Hvis du er interessert i å bestille adapteren i komplett sett med skjæringsring og mutter, er det nødvendig å sette inn suffiks "RN" etter vårt varenummer. for eksempel AC-22RN.

4. Cross Hydraulisk Fittings Union XC / XD Series

DIN 24 ° konus / DIN 24 ° konus / DIN 24 ° konus

DEL NR.	TRÅD	TUBE OD	DIMENSJONER				MPa
DEL NR.	E, F, G, H	D1, D2, D3, D4	l1	L1	S1	S2	MPa
XC-12	M12X1.5	6	12	27	12	14	31.5L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16x1,5	10	15	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	15	21	36	19	27
XC-26	M26X1.5	18	23,5	40	24	32
XC-30	M30X2	22	27.5	44	27	36	16L
XC-36	M36X2	28	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16x1,5	8	17	32	14	19
XD-18	M18X1.5	10	17,5	34	17	22
XD-20	M20x1,5	12	21.5	38	17	24
XD-22	M22X1.5	14	22	40	19	27
XD-24	M24X1.5	16	24.5	43	24	30	40S
XD-30	M30X2	20	26.5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35.5	62	41	50
XD-52	M52X2	38	41	72	50	60	31.5S
Merk: Hvis du er interessert i å bestille adapteren i komplett sett med skjæringsring og mutter, er det nødvendig å sette inn suffiks "RN" etter vårt varenummer. for eksempel XC-30RN.

5. Rett massehode hydrauliske beslag Union 6C / 6D

DIN 24 ° konus / DIN 24 ° konus Bulkhead

DEL NR.	TRÅD		TUBE OD		DIMENSJONER							MPa
DEL NR.	E	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	MPa
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31.5L
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16x1,5	M16x1,5	10	10	10	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	10	29	25	44	24	22	24
6C-22	M22X1.5	M22X1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32.5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34.5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18.5	35.5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16x1,5	M16x1,5	8	8	1. 3	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20x1,5	M20x1,5	12	12	14.5	30.5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17,5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
Merk: Hvis du er interessert for å bestille adapteren med låsemutter, vennligst sett inn suffiks "LN" etter vår varenr. 6C-30LN, bestil adapteren med låsemutter og skjære ring og mutter, sett inn suffiks "LN / RN" etter del nr., for eksempel 6C-30LN / RN.

6. Hydrauliske armaturer i armbuehode Union 6C9 / 6D9

DIN 24 ° konus / DIN 24 ° konus Bulkhead

DEL NR.	TRÅD		TUBE OD		DIMENSJONER								MPa
DEL NR.	E	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	MPa
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31.5L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16x1,5	M16x1,5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22X1.5	M22X1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32.5	23,5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16x1,5	M16x1,5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18X1.5	M18X1.5	10	10	29.5	17,5	20	46	34	17	22	24
6D9-20	M20x1,5	M20x1,5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33.5	26.5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
Merk: Hvis du er interessert i å bestille adapteren med låsemutter, vennligst sett inn suffiks "LN" etter vårt varenummer. For eksempel 6C9- 30LN, bestil adapteren med skjære ring og mutter, sett inn suffiks "RN" etter varenr., For eksempel 6C9-30RN, bestil adapteren med låsemutter og skjærring og mutter, sett inn suffiks "LN / RN" etter varenr. , for eksempel 6C9-30LN / RN.

Populære tags: hydrauliske beslag DIN union, Kina, produsenter, leverandører, tilpasset, messing, Swagelok, Parker, Stauff, Brennan, rustfritt stål

Du kommer kanskje også til å like

Sende bookingforespørsel

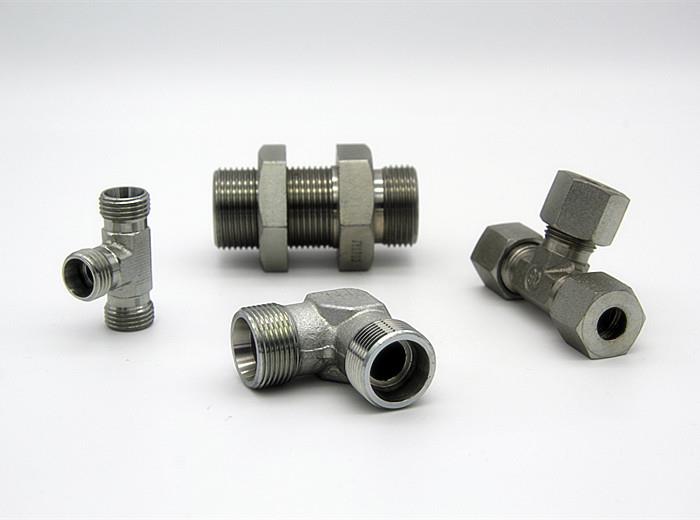

Hydrauliske beslag DIN Union
