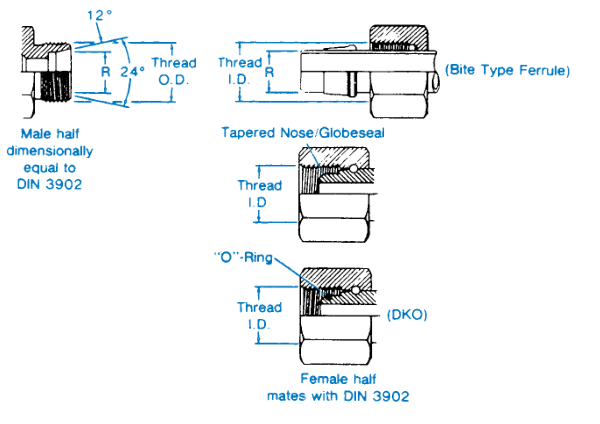

DIN 3902 standard Denne tilkoblingsstilen består av en vanlig hann og tre forskjellige kvinnelige halvdeler.
Hanen har en straight metrisk tråd, en 24 ° inkludert vinkel og en forsenket motboring som passer til rør OD som brukes med den. Hunnen kan være et rør, en mutter og en hylse, en taperende nese / Globeseal flareless svivel eller en konisk nese / Globeseal flareless svivel med en
O-ringen i nesen (DKO type).
Tube ODIRH, Tube ODSRH, Metrisk trådstørrelse, Mannlig tråd OD, Female thread ID
6 M12 x 1,5 12 10,5
8 6 M14 x 1,5 14 12,5
10 8 M16 x 1,5 16 14,5
12 10 M18 x 1,5 18 16,5
12 M20 x 1,5 20 18,5
15 14 M22 x 1,5 22 20,5
16 M24 x 1,5 24 22,5
18 M26 x 1,5 26 24,5
22 20 M30 x 2,0 30 28
28 25 M36 x 2,0 36 34
30 M42 x 2,0 42 40
35 M45 x 2,0 45 43
42 38 M52 x 2,0 52 50
