NPT rørdeler dimensjoner og katalog er den samme fra forskjellige leverandører.
Materiale typer rørdeler som rustfritt stål, messing og plast.
Storbritannia og USA anvendt NPT gjengerørsarmaturer i instrumentering rørdeler og industrielle rørdeler.
NPT rørdeler adaptere til sokkel sveis, NPT hunn, SAE ORB, BSPT hann, ORFS hann, DIN 2353 rørkontakt, metrisk o-ring etc.
Form av NPT røradapter som rett, albue, tee, kryss, redusering.
Vi kan også levere opptil 2 tommers bsp beslag.

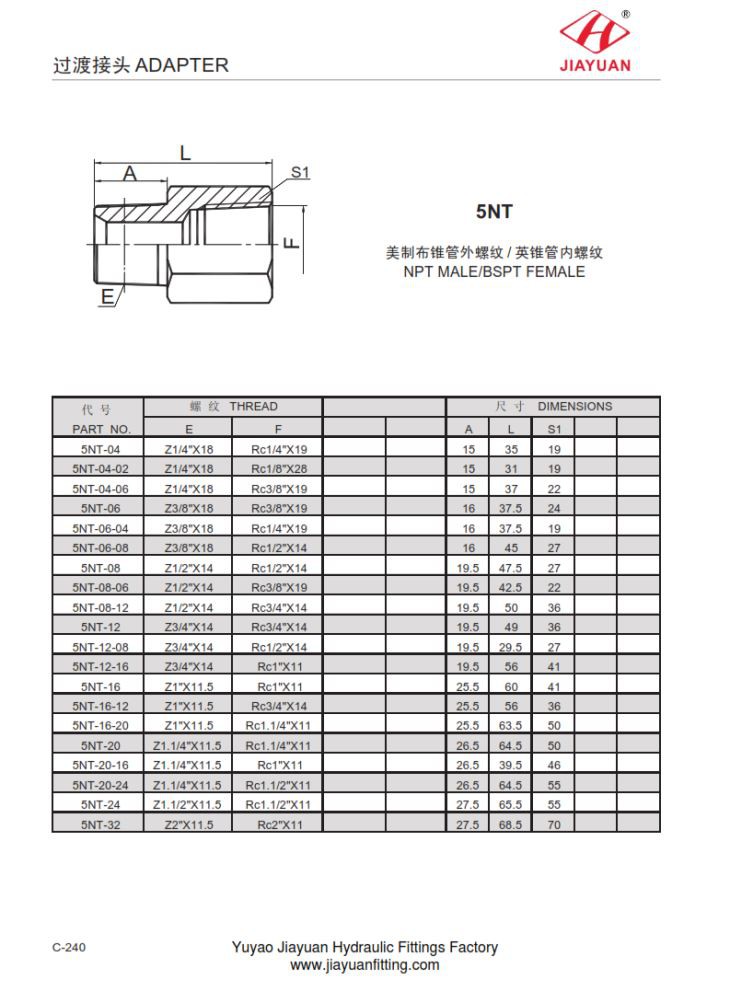

5NT NPT MALE / BSPT FEMALE rørkontaktstørrelsesdiagram som følger:
PAR T NO . | THREA D | DIMENSJON S | |||
E | F | EN | L | S 1 | |
5NT-0 4 | Z1 / 4 "X1 8 | Rc1 / 4 "X1 9 | 1 5 | 3 5 | 1 9 |
5NT-04-0 2 | Z1 / 4 "X1 8 | Rc1 / 8 "X2 8 | 1 5 | 3 1 | 1 9 |
5NT-04-0 6 | Z1 / 4 "X1 8 | Rc3 / 8 "X1 9 | 1 5 | 3 7 | 2 2 |
5NT-0 6 | Z3 / 8 "X1 8 | Rc3 / 8 "X1 9 | 1 6 | 37. 5 | 2 4 |
5NT-06-0 4 | Z3 / 8 "X1 8 | Rc1 / 4 "X1 9 | 1 6 | 37. 5 | 1 9 |
5NT-06-0 8 | Z3 / 8 "X1 8 | Rc1 / 2 "X1 4 | 1 6 | 4 5 | 2 7 |
5NT-0 8 | Z1 / 2 "X1 4 | Rc1 / 2 "X1 4 | 19. 5 | 47. 5 | 2 7 |
5NT-08-0 6 | Z1 / 2 "X1 4 | Rc3 / 8 "X1 9 | 19. 5 | 42. 5 | 2 2 |
5NT-08-1 2 | Z1 / 2 "X1 4 | Rc3 / 4 "X1 4 | 19. 5 | 5 0 | 3 6 |
5NT-1 2 | Z3 / 4 "X1 4 | Rc3 / 4 "X1 4 | 19. 5 | 4 9 | 3 6 |
5NT-12-0 8 | Z3 / 4 "X1 4 | Rc1 / 2 "X1 4 | 19. 5 | 29. 5 | 2 7 |
5NT-12-1 6 | Z3 / 4 "X1 4 | Rc1 "X1 1 | 19. 5 | 5 6 | 4 1 |
5NT-1 6 | Z1 "X11. 5 | Rc1 "X1 1 | 25. 5 | 6 0 | 4 1 |
5NT-16-1 2 | Z1 "X11. 5 | Rc3 / 4 "X1 4 | 25. 5 | 5 6 | 3 6 |
5NT-16-2 0 | Z1 "X11. 5 | Rc1.1 / 4 "X1 1 | 25. 5 | 63. 5 | 5 0 |
5NT-2 0 | Z1.1 / 4 "X11. 5 | Rc1.1 / 4 "X1 1 | 26. 5 | 64. 5 | 5 0 |
5NT-20-1 6 | Z1.1 / 4 "X11. 5 | Rc1 "X1 1 | 26. 5 | 39. 5 | 4 6 |
5NT-20-2 4 | Z1.1 / 4 "X11. 5 | Rc1.1 / 2 "X1 1 | 26. 5 | 64. 5 | 5 5 |
5NT-2 4 | Z1.1 / 2 "X11. 5 | Rc1.1 / 2 "X1 1 | 27. 5 | 65. 5 | 5 5 |
5NT-3 2 | Z2 "X11. 5 | Rc2 "X1 1 | 27. 5 | 68. 5 | 7 0 |
