Produktkategori: JIS standard Hydrauliske armaturer til forskjellige adaptere
JIS trådstørrelseskart produseres i henhold til: BSPP gjenger: ISO 228-1 G, JIS B0202; BSPT-tråder: ISO 7/1, JIS B0203.
JIS beslag er designet med 30 ° bluss og 60 ° kjegelforbindelser til slangeender, også brukt som slangeadaptere.
For å røre gjengetyper: JIS B2351 port, Npt, SAE ORB adapter etc.

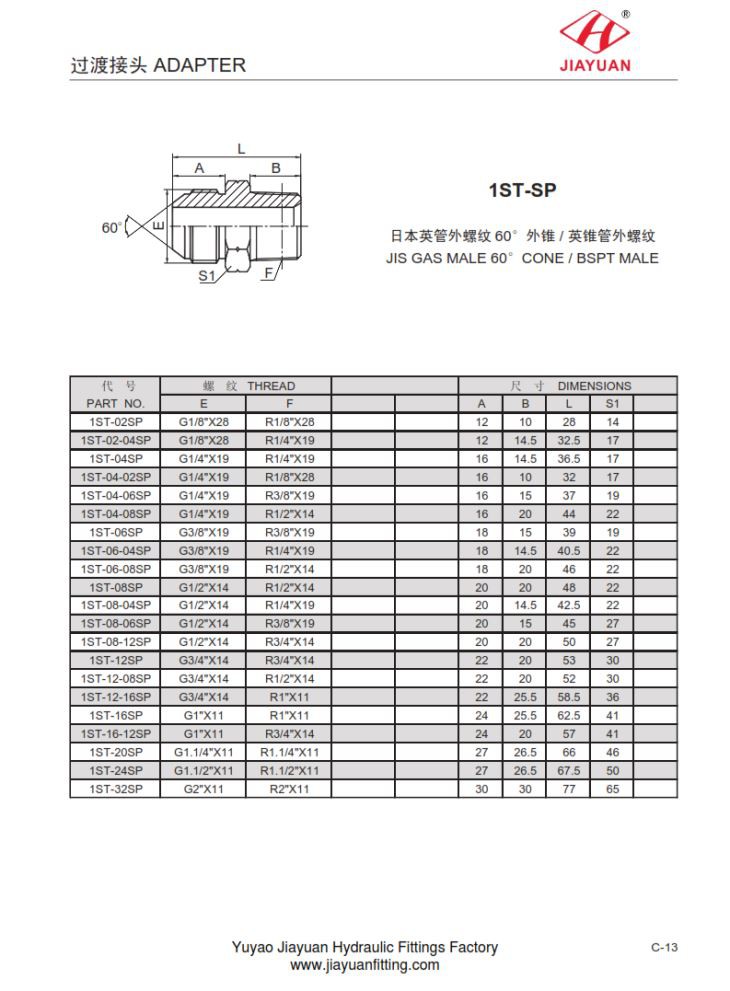

1ST-SP JIS GAS MALE 60 CONE BSPT MALE spesifikasjoner som følger:
DEL NEI. | TRÅD | DIMENSJONER | ||||||
E | F | EN | B | L | S1 | |||
1ST-02SP | G1 / 8" X28 | R1 / 8" X28 | 12 | 10 | 28 | 14 | ||
1ST-02-04SP | G1 / 8" X28 | R1 / 4" X19 | 12 | 14.5 | 32.5 | 17 | ||
1ST-04SP | G1 / 4" X19 | R1 / 4" X19 | 16 | 14.5 | 36.5 | 17 | ||
1ST-04-02SP | G1 / 4" X19 | R1 / 8" X28 | 16 | 10 | 32 | 17 | ||
1ST-04-06SP | G1 / 4" X19 | R3 / 8" X19 | 16 | 15 | 37 | 19 | ||
1ST-04-08SP | G1 / 4" X19 | R1 / 2" X14 | 16 | 20 | 44 | 22 | ||
1ST-06SP | G3 / 8" X19 | R3 / 8" X19 | 18 | 15 | 39 | 19 | ||
1ST-06-04SP | G3 / 8" X19 | R1 / 4" X19 | 18 | 14.5 | 40.5 | 22 | ||
1ST-06-08SP | G3 / 8" X19 | R1 / 2" X14 | 18 | 20 | 46 | 22 | ||
1ST-08SP | G1 / 2" X14 | R1 / 2" X14 | 20 | 20 | 48 | 22 | ||
1ST-08-04SP | G1 / 2" X14 | R1 / 4" X19 | 20 | 14.5 | 42.5 | 22 | ||
1ST-08-06SP | G1 / 2" X14 | R3 / 8" X19 | 20 | 15 | 45 | 27 | ||
1ST-08-12SP | G1 / 2" X14 | R3 / 4" X14 | 20 | 20 | 50 | 27 | ||
1ST-12SP | G3 / 4" X14 | R3 / 4" X14 | 22 | 20 | 53 | 30 | ||
1ST-12-08SP | G3 / 4" X14 | R1 / 2" X14 | 22 | 20 | 52 | 30 | ||
1ST-12-16SP | G3 / 4" X14 | R1" X11 | 22 | 25.5 | 58,5 | 36 | ||
1ST-16SP | G1" X11 | R1" X11 | 24 | 25.5 | 62,5 | 41 | ||
1ST-16-12SP | G1" X11 | R3 / 4" X14 | 24 | 20 | 57 | 41 | ||
1ST-20SP | G1.1 / 4" X11 | R 1.1 / 4" X11 | 27 | 26.5 | 66 | 46 | ||
1ST-24SP | G1.1 / 2" X11 | R 1.1 / 2" X11 | 27 | 26.5 | 67,5 | 50 | ||
1ST-32SP | G2" X11 | R2" X11 | 30 | 30 | 77 | 65 | ||
