BSP 60 metrisk E segl
BSP beslagskatalog er popluare i Storbritannia, Irland, Canada, USA etc.
Alle BSP 60-konusbeslag er forklart med BS5200 lik ISO 8434-6-standarden.
Størrelse på BSPP trådstørrelsesdiagram er G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 osv.
BSP er britisk standardrør med 55 graders gjengeform.
BSPP-tråden er i henhold til ISO 228 og AS 1722.2 standarder.
BSPP gjengestyring til mange tetningstyper som BSPP 60 ° kjegle til seterørkontakt, BSPP-port med bundet tetning, BSPP-port med ED-tetning, BSPP oring + holderring G-type, BSPP o-ring justerbar sa H H-type, BSPP skjæreflate forsegling Type B.
BSPP rørtilpasningsadaptere til mange ender som BSPT hann, ORFS hann, Metrisk ISO 6149-3 stempel, JIC hann 74 kegle, Komatsu metrisk 60 kjegle, NPT hann, SAE ORB ISO 11926-3 beslag, rumpesveisrør, JIC hunn 37cone, ORFS kvinnelig etc.

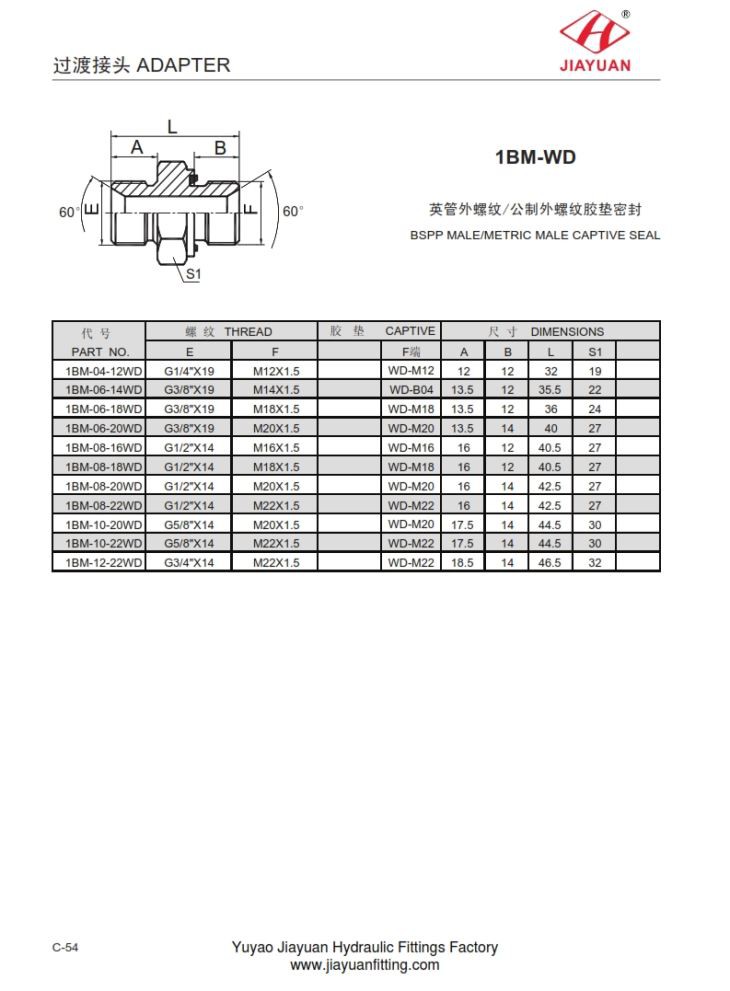

1BM-WD BSPP MALE / METRIC MALE CAPTIVE SEAL dimensjonstørrelse som følger:
DEL NR. | TRÅD | C A P T I VE | DIMENSJONER | ||||||
E | F | F | EN | B | L | S1 | |||
1BM-04-12WD | G1 / 4" X19 | M12X1.5 | W D - M1 2 | 12 | 12 | 32 | 19 | ||
1BM-06-14WD | G3 / 8" X19 | M14X1.5 | W D - B 0 4 | 13.5 | 12 | 35.5 | 22 | ||
1BM-06-18WD | G3 / 8" X19 | M18X1.5 | W D - M1 8 | 13.5 | 12 | 36 | 24 | ||
1BM-06-20WD | G3 / 8" X19 | M20x1,5 | W D - M2 0 | 13.5 | 14 | 40 | 27 | ||
1BM-08-16WD | G1 / 2" X14 | M16x1,5 | W D - M1 6 | 16 | 12 | 40.5 | 27 | ||
1BM-08-18WD | G1 / 2" X14 | M18X1.5 | W D - M1 8 | 16 | 12 | 40.5 | 27 | ||
1BM-08-20WD | G1 / 2" X14 | M20x1,5 | W D - M2 0 | 16 | 14 | 42.5 | 27 | ||
1BM-08-22WD | G1 / 2" X14 | M22X1.5 | W D - M2 2 | 16 | 14 | 42.5 | 27 | ||
1BM-10-20WD | G5 / 8" X14 | M20x1,5 | W D - M2 0 | 17,5 | 14 | 44.5 | 30 | ||
1BM-10-22WD | G5 / 8" X14 | M22X1.5 | W D - M2 2 | 17,5 | 14 | 44.5 | 30 | ||
1BM-12-22WD | G3 / 4" X14 | M22X1.5 | W D - M2 2 | 18.5 | 14 | 46.5 | 32 | ||
